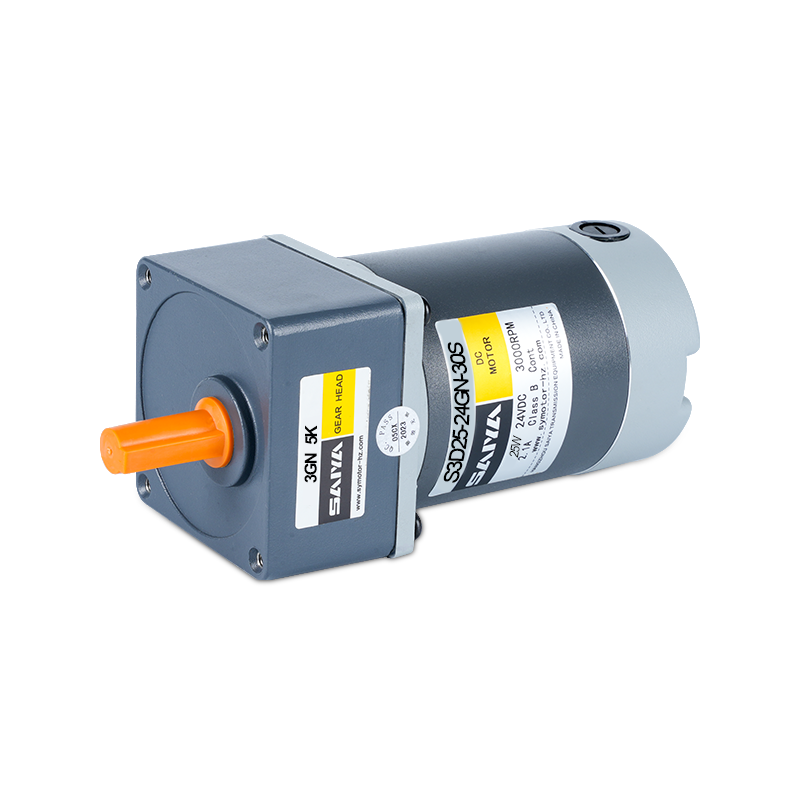

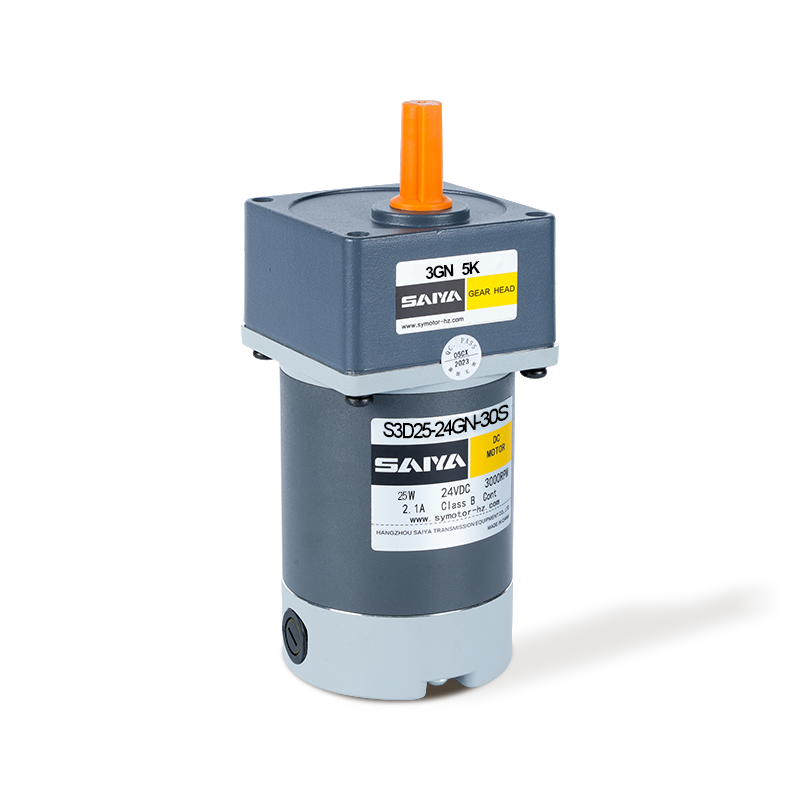

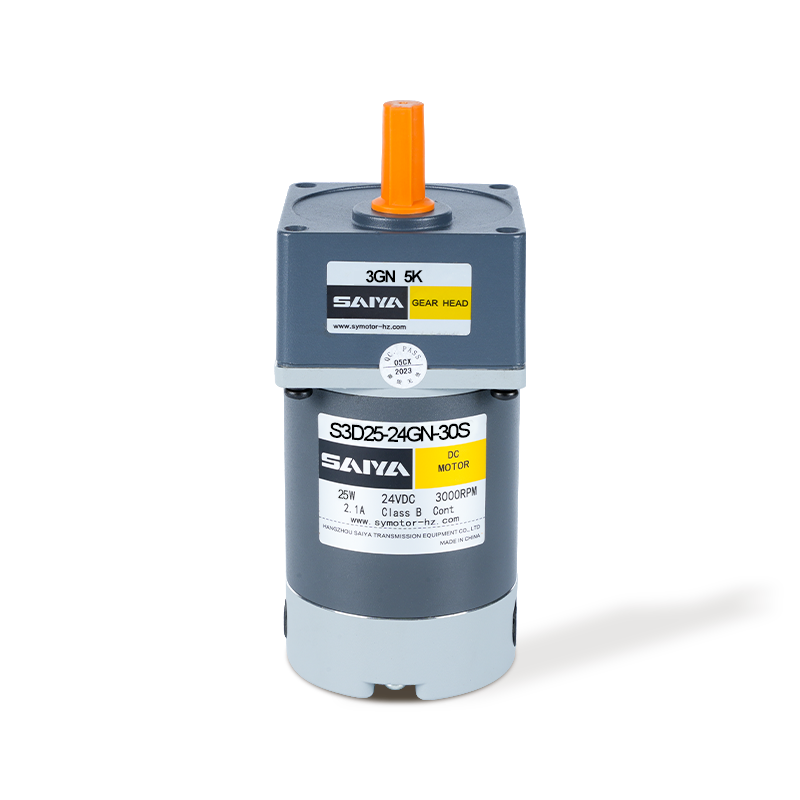

25W Fırça DC Dişli Motorlar

Voltaj Boyutu: 25W, 70mmx70mm
Çalışma voltajı: 12-90V
Yük parametresi yok: hız 3100-3300rpm
Kullanılan akım: 0.3-1.0a
Yük parametreleri: dönme hızı 2700-3000rpm
Kullanılan akım: 0.6-3.5a
Tork: 80-88mn.m

  • 25W Fırça DC Dişli Motorlar
  • 25W Fırça DC Dişli Motorlar
  • 25W Fırça DC Dişli Motorlar
ÖNCEKİ   |   SONRAKİ

+ Bize Ulaşın + Katalog İndir Ürün Videosu
BAŞVURU ALAN
Biz, AC dişli redüktör motorları, küçük redüktör motorları, servo-spesifik planet redüktörler, DC fırçasız ve fırçasız motorlar ve diğer ürünlerin üretimi ve satışına adanmış yüksek teknolojili bir kuruluşuz.

  • Lojistik sıralama

  • Otomatik Robotlar

  • lazer kesimi

  • Erişim Kontrol Kapısı

  • Fotovoltaik elektrik santrali

  • Tıbbi cihazlar

  • AGV

Ürün Açıklaması

25W Fırça DC dişli motoru, bir dizi endüstriyel ve hobi uygulaması için mükemmel olan yüksek performans ve uyarlanabilirlik sunar. 70mm x 70mm çerçeve boyutu ile bu motor, güçten ödün vermeden kapalı alanlara sığacak şekilde tasarlanmıştır. Çeşitli güç kaynakları ve kontrol sistemleri için esneklik sağlayarak 12-90V geniş bir voltaj aralığında çalışır.

Yüksüz koşullarda, motor 3100-3300 rpm hızda çalışır ve 0.3-1.0a arasında bir akım çeker. Yük altındayken, hız 0,6-3.5A'lık bir akım çekimi ile 2700-3000 rpm'ye biraz azalır. Bu motor 80-88mn.m tork sağlar ve talepkar görevleri kolaylıkla halledebileceğinden emin olur.

25W Fırça DC dişli motoru, hassas hız ve tork kontrolü gerektiren uygulamalar için idealdir. Robotik, otomatik sistemler, küçük makineler ve güvenilirlik ve performansın gerekli olduğu diğer projelerde kullanım için uygundur. Motorun geniş voltajı ve akım aralıkları, çeşitli elektronik kontrolörler ve güç kurulumları ile uyumluluğunu artırır. .

Motor Performans Parametreleri

Model Gerilim Güç Yüksüz parametreler Yük parametreleri Fırçalama Yaşamı Motor ağırlığı
Hız Akım Hız Tork Akım
V W R/dk A R/dk Mn.M A H kilogram
S3d25-12 □ 12 25 3300 1.0
Maks. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Maks. 		3000 80 3.5 2000 1.0
S3d25-24 □ 24 25 3200 0.5
Maks. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Maks. 		2800 85 1.6 2000 1.0
S3d25-90 □ 90 25 3100 0.3
Maks. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Maks. 		2700 88 0.6 2000 1.0

Motor voltajı, güç ve hız, kabul edilebilir boyutun izin verilen koşulları altındaki talebine göre özelleştirilecektir.

Harici fırça motorunu ifade etmek için modelde D'den sonra W kullanıyoruz. Z20W06-12GN.LF hayır W, harici fırça motoru için standart dahili fırça motoru anlamına gelir, fırçayı doğrudan değiştirebilirsiniz. Dahili olanlar için önce motoru sökmemiz gerekiyor.

Dişli Motor Tork Masası

Model Gerilim Güç Yüksüz parametreler Yük parametreleri Fırçalama Yaşamı Motor ağırlığı
Hız Akım Hız Torque Akım
V W R/dk A R/dk Mn.M A H kilogram
S2D10-12 □ 12 10 3200 1.0 maks. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1.0 maks. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0.5 maks. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0.3 Maks. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0.3 Maks. 2800 34 0.6 2000 0.7

Dişli başlıklar ayrı satılır. Ondalık vites başlığında mevcut değildir.

Model adına kutuya (□) dişli oranını girin.

Renkli arka plan (□) motorun aynı dönen yönünü gösterirken, diğerlerinin dönen yönü zıttır.

Hız, motorun senkron PED'sinin Gearatio'ya bölünmesiyle hesaplanır. Gerçek hız, yükün boyutuna bağlı olarak görüntülenen değerden% 2 ~% 20 daha azdır.

Hızı tablodaki dişli oranının ötesindeki hızı azaltmak için, dişli başı ve motor arasına ondalık bir dişli başı (dişli oranı: 10) takın. Bu durumda, izin verilen tork 5nm'dir.

Ödenek Tork Birimi: Upside (N.M)/Belowside (KGF.CM)

Tip Dişli oranı 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Hız

R/dk

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

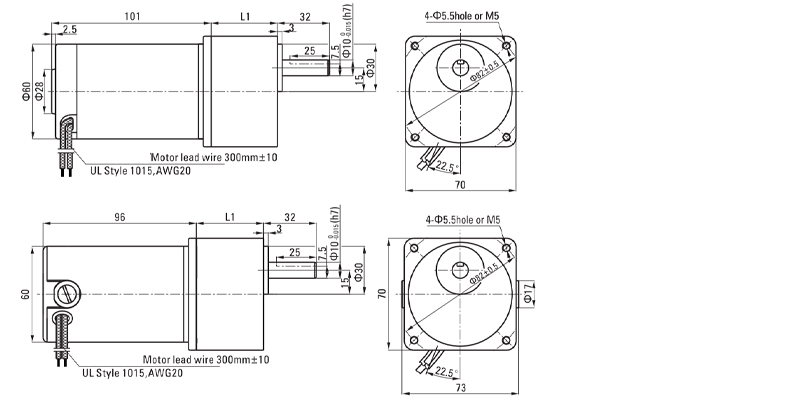

Boyutlar (birim mm)

Montaj vidaları dişli kafasına dahildir.

Kurşun Kablo Türü

Ağırlık: Motor: 1.0kg / dişli başı: 0.55kg

Gearhead Modeli Dişli oranı L1
3gn □ K 3 ～ 18 32
25 ～ 200 42

Model adına kutuya (□) dişli oranını girin.

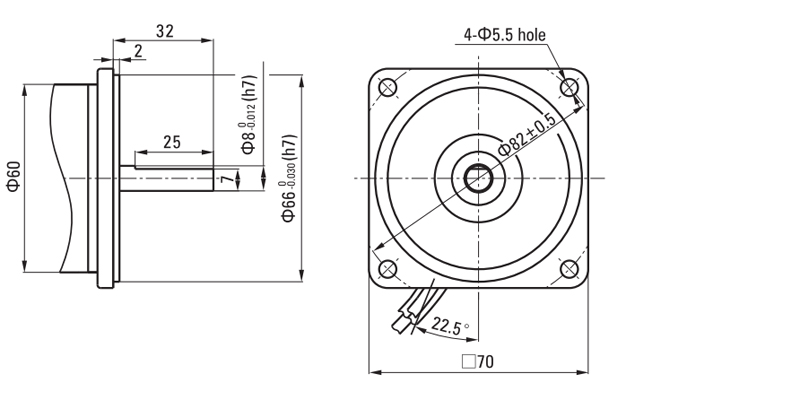

Yuvarlak şaft tipi şaft bölümü

Ağırlık ve şaft bölümü hariç motor şekli, pinyon şaft tipininkiyle aynıdır.

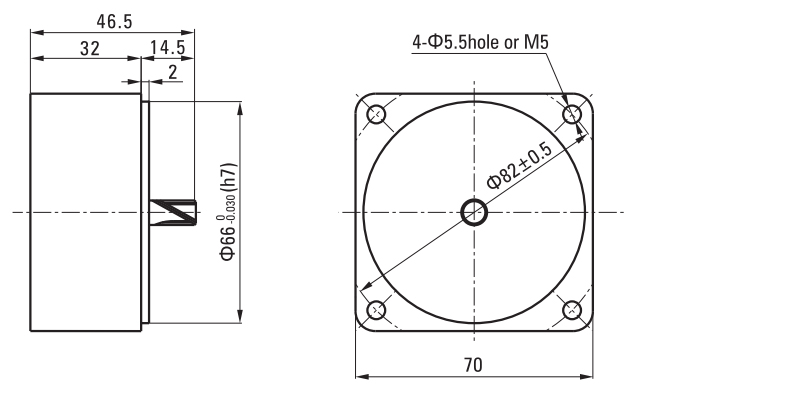

Ondalık vites başlığı

Gn pinyon şaft tipine bağlanabilir
3gn10x
Ağırlık: 0.31kg
