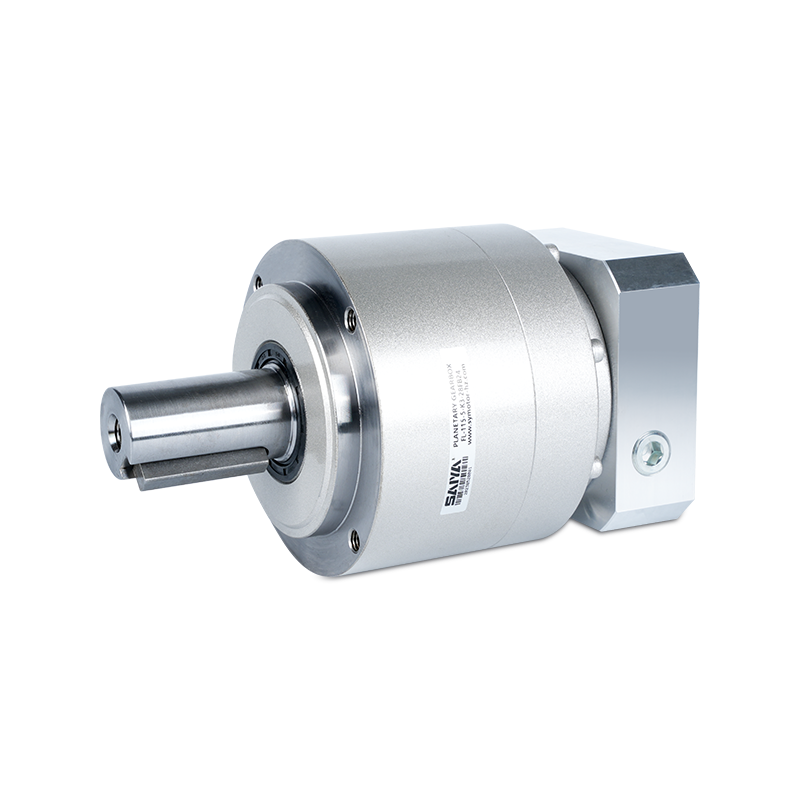

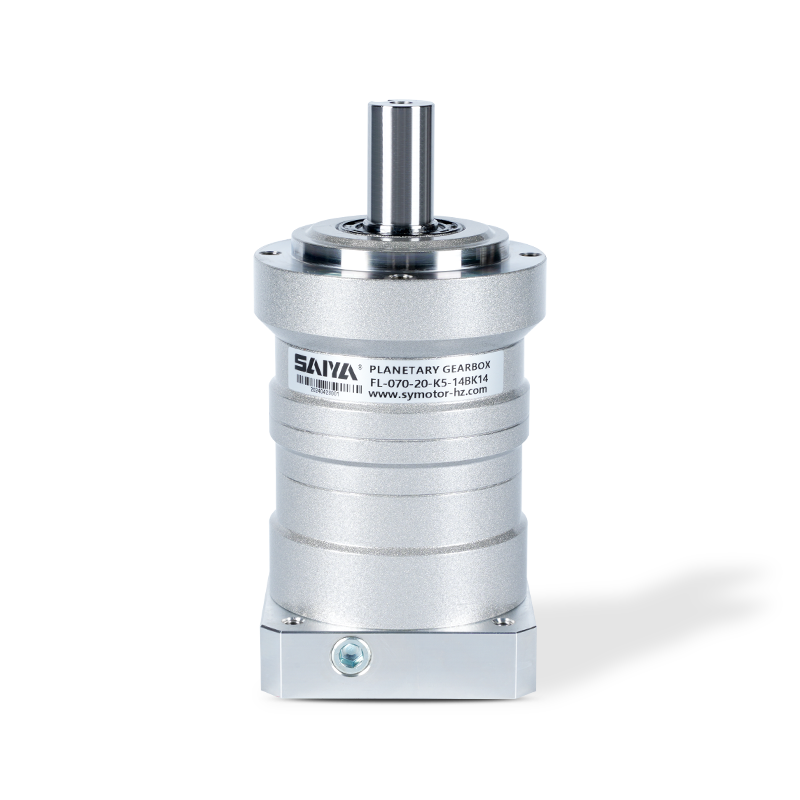

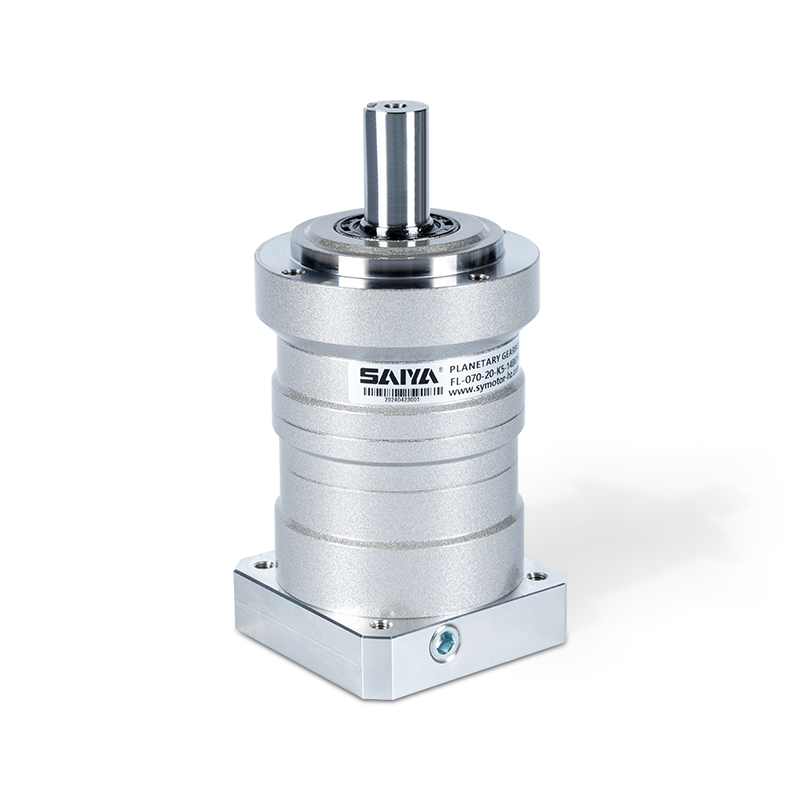

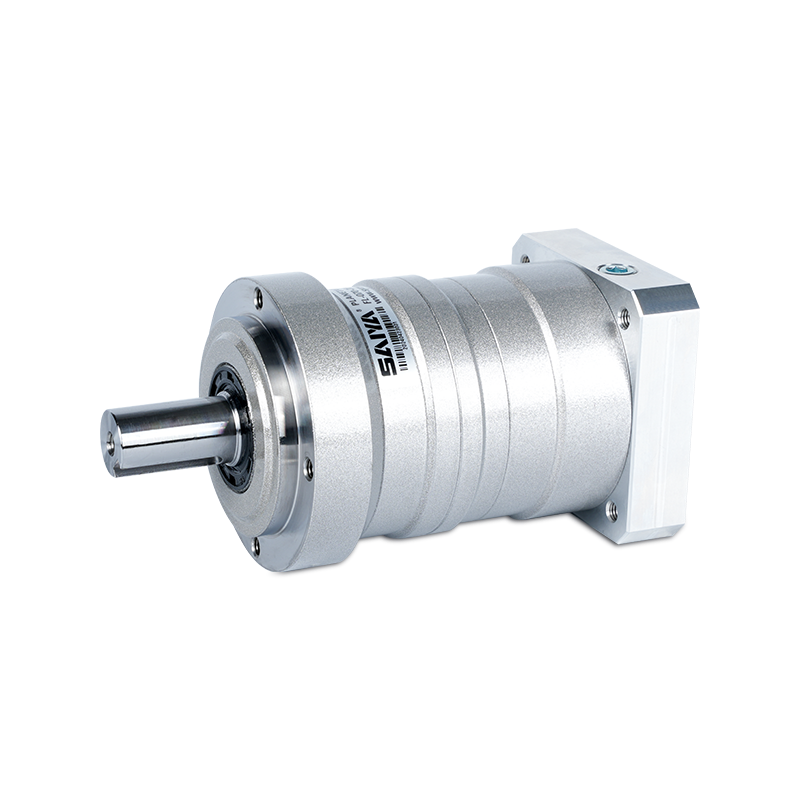

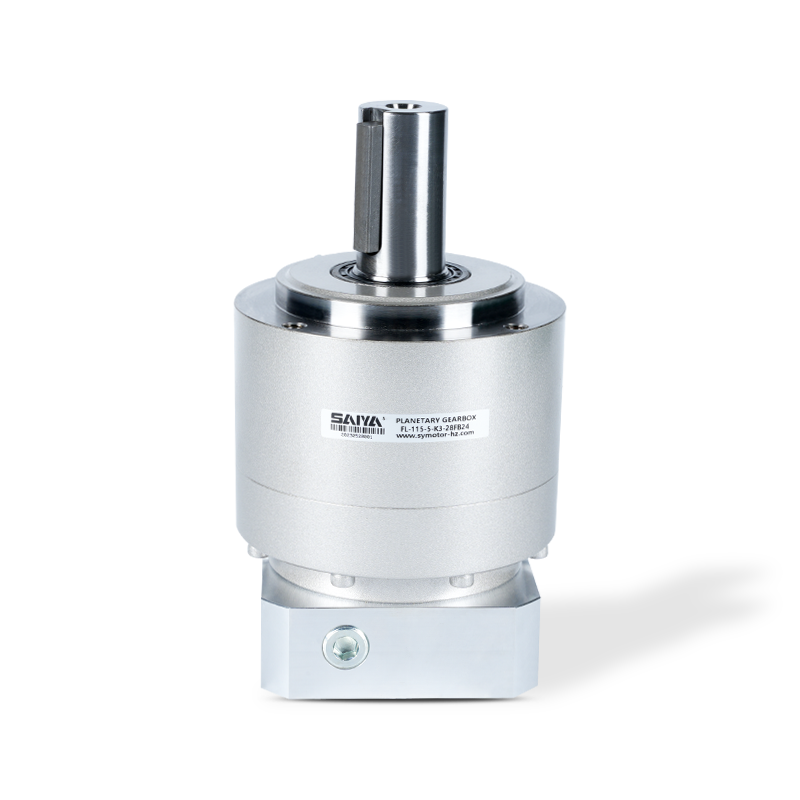

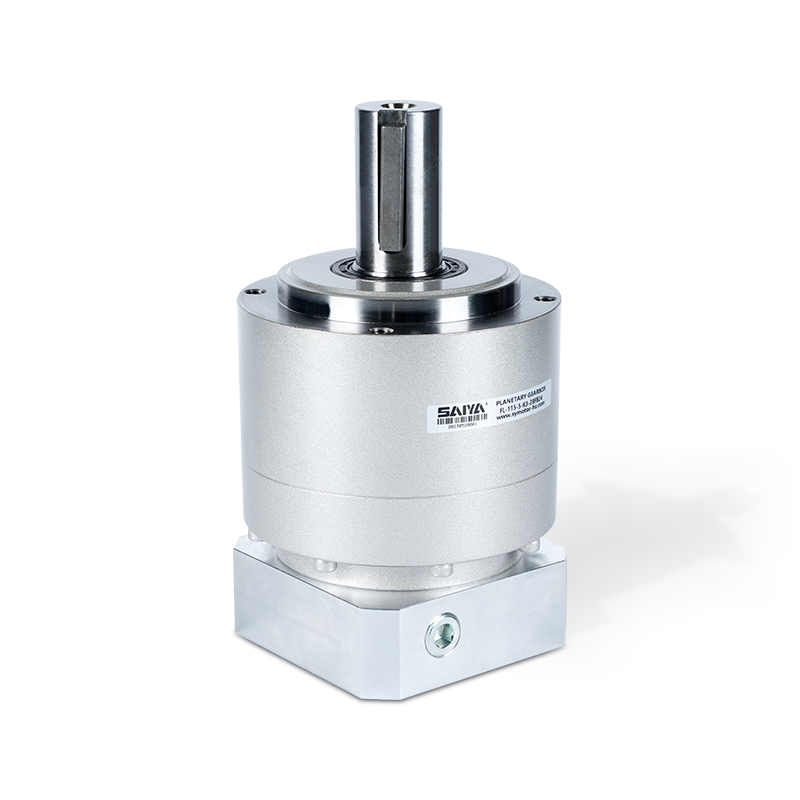

Sarel Gezegenli Şanzıman

FL Serisi 60 90 115 142 180 220 Helikal Gezegen Şanzımanı

FL Helical Dişli Serisi/Dairesel Flanş Çıkışı/Boyut Aralığı: 60-220mm

Seviye: 1-2 seviyeleri

Giriş Mili İç Çapı: 14-19MMA

Önceki makale yok | SONRAKİ

+ Bize Ulaşın + Katalog İndir Ürün Videosu

BAŞVURU ALAN

Biz, AC dişli redüktör motorları, küçük redüktör motorları, servo-spesifik planet redüktörler, DC fırçasız ve fırçasız motorlar ve diğer ürünlerin üretimi ve satışına adanmış yüksek teknolojili bir kuruluşuz.

Lojistik sıralama
Otomatik Robotlar
lazer kesimi
Erişim Kontrol Kapısı
Fotovoltaik elektrik santrali
Tıbbi cihazlar
AGV

Ürün Açıklaması

FL serisi şanzımanlar, helisel dişli tasarımı, yuvarlak flanş çıkışı ve 60 ila 220 mm arasındaki geniş bir boyut yelpazesi içeren çok çeşitli endüstriyel uygulamalar için çok yönlü çözümler sunar. Bu dişli kutuları, kompakt bir alanda hassas ve verimli güç iletimi gerektiren görevler için uygundur.

FL serisinin dikkate değer bir özelliği, farklı motor konfigürasyonlarını ve güç girişlerini barındırabilen 14-19 mm arasında giriş mili çapı aralığıdır. Bu uyarlanabilirlik, farklı endüstriyel ortamlarda şanzımanların çok yönlülüğünü artırarak çok çeşitli motor tipleriyle uyumluluğu sağlar.

Yüksek kaliteli malzemeler ve hassas üretimden yapılmış FL serisi dayanıklıdır ve sorunsuz çalışır. Buna ek olarak, kompakt tasarımı mevcut sistemlere kolay kurulum ve entegrasyon sağlar, farklı tork ve hız gereksinimlerine esnek bir şekilde uyum sağlayabilir. İster sistem, mikser veya diğer makinelerde kullanılırsa, bu şanzımanlar güvenilir performans sağlar.

FL-050			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıktı tork	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
Çerçeve boyut	Sahne	Oran	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Bekar	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Çift	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ8)	An ile ilgili atalet (≤φ14)
Çerçeve boyut	Sahne	Oran	[N]	[N]	[kilogram]	[ KGCM² ]	[KGCM²]
050	1 Bekar	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Çift	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

FL-070			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıktı tork	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Bekar	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Çift	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ8)	An ile ilgili atalet (≤φ14)	An ile ilgili atalet (≤φ19)
			[N]	[N]	[kilogram]	[KGCM²]	[KGCM²]	[KGCM²]
070	1 Bekar	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Çift	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

FL-090			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıktı tork	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
Çerçeve boyut	Sahne	Oran	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
090	1 Bekar	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Çift	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ8)	An ile ilgili atalet (≤φ14)	An ile ilgili atalet (≤φ19)	An ile ilgili atalet (≤φ28)
			[N]	[N]	[kilogram]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ KGCM² ]
090	1 Bekar	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Çift	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

FL-0120			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıkış torku	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
Çerçeve boyut	Sahne	Oran	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 Bekar	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Çift	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ14)	An ile ilgili atalet (≤φ19)	An ile ilgili atalet (≤φ28)	An ile ilgili atalet (≤φ38)
			[N]	[N]	[kilogram]	[KGCM²]	[ KGCM² ]	[KGCM² ]	[KGCM²]
120	1 Bekar	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Çift	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

FL-155			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıktı tork	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
Çerçeve boyut	Sahne	Oran	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
155	1 Bekar	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Çift	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ19)	An ile ilgili atalet (≤φ28)	An ile ilgili atalet (≤φ38)	An ile ilgili atalet (≤φ48)
			[N]	[N]	[kilogram]	[ KGCM² ]	[KGCM² ]	[KGCM²]	[KGCM² ]
155	1 Bekar	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Çift	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

FL-205			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıktı tork	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
Çerçeve boyut	Sahne	Oran	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Bekar	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Çift	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ28)	An ile ilgili atalet (≤φ38)	An ile ilgili atalet (≤φ48)	An off (≤φ65)
			[N]	[N]	[kilogram]	[KGCM²]	[KGCM²]	[KGCM²]	[KGCM² ]
205	1 Bekar	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Çift	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

FL-235			※ 1	※ 2	※ 3	※ 4	※ 5	※ 6	※ 7
Çerçeve boyut	Sahne	Oran	Nominal çıktı tork	Maksimum çıktı tork	Acil durum durmak tork	Nominal giriş hız	Maksimum giriş hız	İzin verilen radyal yük	İzin verilen eksenel yük
Çerçeve boyut	Sahne	Oran	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
235	1 Bekar	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Çift	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Çerçeve boyut	Sahne	Oran	Maksimum radyal yük	Maksimum eksenel yük	Ağırlık	An ile ilgili atalet (≤φ38)	An ile ilgili atalet (≤φ48)	An ile ilgili atalet (≤φ65)
			[N]	[N]	[kilogram]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Bekar	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Çift	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

+ Ayrıntılı ürün parametrelerini anlayın

Bize Ulaşın

Hakkımızda

Zhejiang Saiya Akıllı Üretim A.Ş., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. 2009 yılında kurulan, 15 yıllık endüstri birikimine sahip, Mikro AC dişli motorları, küçük AC dişli motorları, fırçalı DC dişli motorları, BLDC fırçasız DC dişli motorları, Hassas Planet dişli kutusu ve motor silindiri...vb. üretimi ve satışı konusunda uzmanlaşmış yüksek teknolojili bir kuruluştur. Biz Çin Toptan Satış FL Serisi 60 90 115 142 180 220 Helikal Gezegen Şanzımanı Tedarikçiler Ve OEM/ODM FL Serisi 60 90 115 142 180 220 Helikal Gezegen Şanzımanı Üreticiler, Saiya motorları ve dişli kutuları endüstriyel robotlarda, akıllı lojistikte, yeni enerji makinelerinde, AGV robotlarında ve diğer gelişmiş alanlarda yaygın olarak kullanılmaktadır. Ayrıca, gıda işleme, paketleme, tekstil, elektronik, tıbbi ekipman ve özel makinelerde kritik roller üstlenerek çeşitli endüstriler için uygun maliyetli ve farklılaştırılmış çözümler sunmaktadır. Farklılaşma ve maliyet etkinliğindeki avantajlarımızı artırmak için, Şanghay ve Ningbo limanlarına yakın olan Hangzhou, Zhejiang da bulunan Hangzhou Saiya Transmission Equipment Co., LTD adlı kendi ticaret şirketimiz var, yurtiçi ve yurtdışı işlerini ele almak, hem doğrudan satış hem de dağıtımla birleştirmek, küresel dağıtım ve müşteri desteği sağlamak, tüm müşterilerimize yüksek kaliteli ekonomik ve güvenilir çözümler sunmak.

Kurum Kültürü

Gerçek Güvenilir
Kalite Doğal Olarak Öne Çıkar.

Temel değerler: Kendini geliştirmek ve başkalarına bakmak.

Görüş:Akıllı iletim alanında servis uzmanı olun.

Misyonumuz:Müşteriler için yüksek kaliteli hizmetler sunun ve değer yaratın.

Hizmet felsefesi:Tüm çalışanların maddi ve manevi mutluluğunu gözetmek ve insan toplumunun ilerlemesine ve gelişmesine katkıda bulunmak.

2009
Kuruluş
80+
Kadro
5+
Üretim Hattı

Haberler

Fırçasız DC Dişli Motorları: Modern Endüstride Uygulamalar ve Avantajlar
08 Sep, 2025
Otomasyon ve zekanın sürekli ilerlemesiyle birlikte, motorların çekirdek tahrik üniteleri olarak önemi giderek daha belirgin hale geliyor. Fırçasız DC Dişli Motorları , yüksek verimli...
DEVAMINI OKU
Planet Şanzımanlar: Yüksek Hassasiyetli Şanzımanların Temel Teknolojisinin Kodunu Çözme
01 Sep, 2025
Endüstriyel iletim sistemlerinde, planet dişli kutuları benzersiz yapısal tasarımları ve olağanüstü performanslarıyla yüksek hassasiyetli şanzımanların temel bileşeni haline geldi. Ot...
DEVAMINI OKU
FIRça DC DiHaşli Koruma: Çekirdek Teknolojisinden Endülstriyel Uygulamalara DeRinlemesine Bir Analiz
22 Aug, 2025
Motor Endülisinde, FIRça DC DiHaşli Motorlar , Benzersiz YapiMal Tasarmlar ve İstikrarili Performanslar, HasSas Enstürmanlar ve DiLer Alanlar Için Vazgeçilmez bir Güch Güch Kaynoği Ha...
DEVAMINI OKU

İLETİŞİM BİLGİLERİ

TEL: 0086-0571-86951513/86951543
Faks: 0086-571-86040769
E-posta: [email protected] / [email protected] / [email protected]
Ofis: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Ofis Adresi: Oda 2201, Wanyin Binası, Hangzhou City, Zhejiang Eyaleti
Fabrika: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Fabrika Adresi: No.35 Bina, Zhongnan Yüksek teknoloji Yunhe Zhigu Endüstri Parkı, Xinan Kasabası, Deqing County, Huzhou City, Zhejiang, Çin

Uygulama endüstrisi

Web Menüsü

Ürün arama

Dil

Paylaşmak

Çıkış menüsü

Sarel Gezegenli Şanzıman Tedarikçiler

FL Serisi 60 90 115 142 180 220 Helikal Gezegen Şanzımanı

Ürün Açıklaması

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

1. Nominal giriş hızı ile servis ömrü 20.000 saattir.

2. Başlangıçta ve dururken maksimum tork.

3. Şok aldığında maksimum tork (1.000 kata kadar).

4. Maksimum ortalama giriş hızı.

5. Maksimum anlık giriş hızı.

6. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Eksenel yük 0'da çıkış mili merkezine uygulanır)

7. Bu yük ve nominal giriş hızı ile servis ömrü 20.000 saat olacaktır. (Çıkış tarafı yatağına uygulanır. Radyal yük 0)

8. Redüktörün kabul edebileceği maksimum radyal yük.

9. Redüktörün kabul edebileceği maksimum eksenel yük.

10. Ağırlık modelden moddan biraz değişebilir.

Kurum Kültürü

Gerçek Güvenilir
Kalite Doğal Olarak Öne Çıkar.

Eğer ilgileniyorsanız
Ürünlerimizde,
Lütfen Bize Danışın
