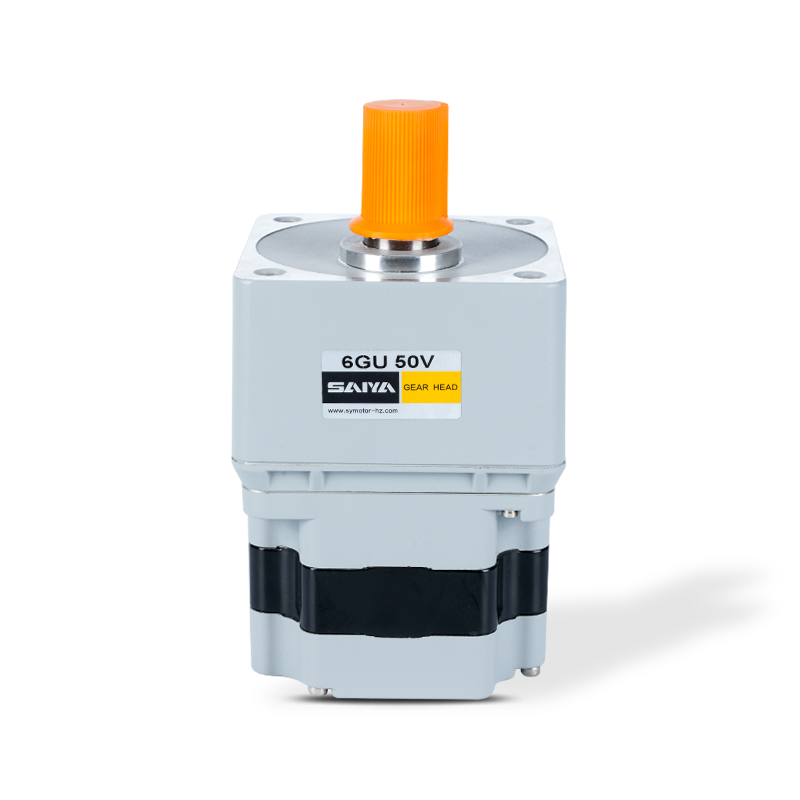

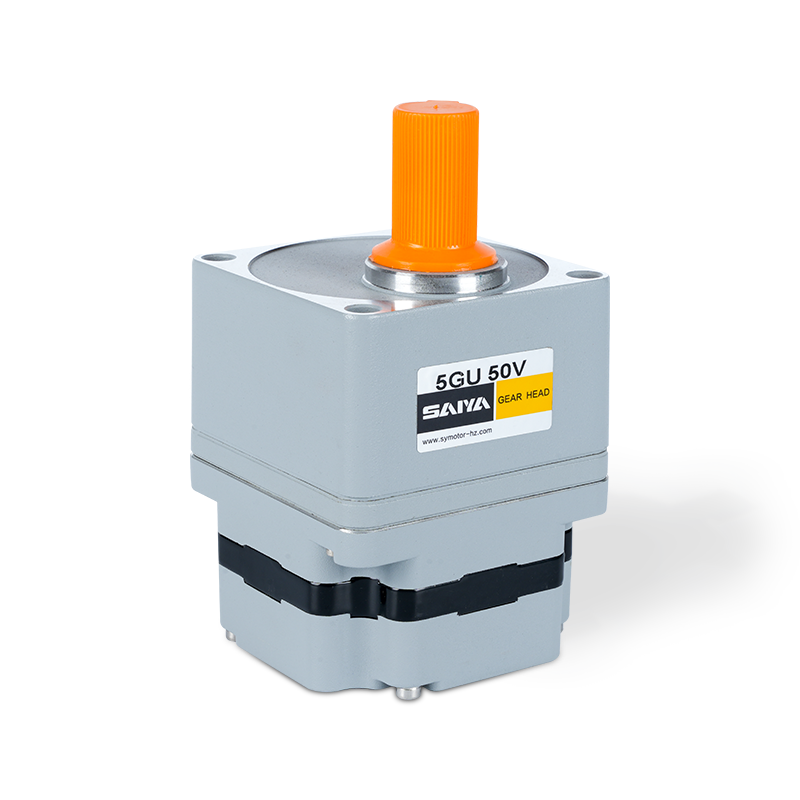

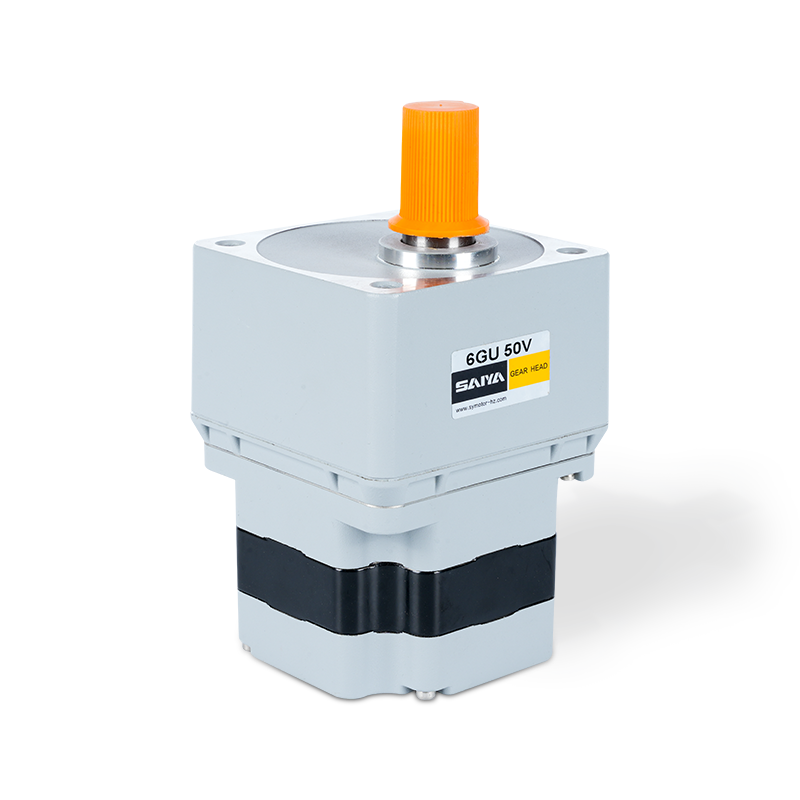

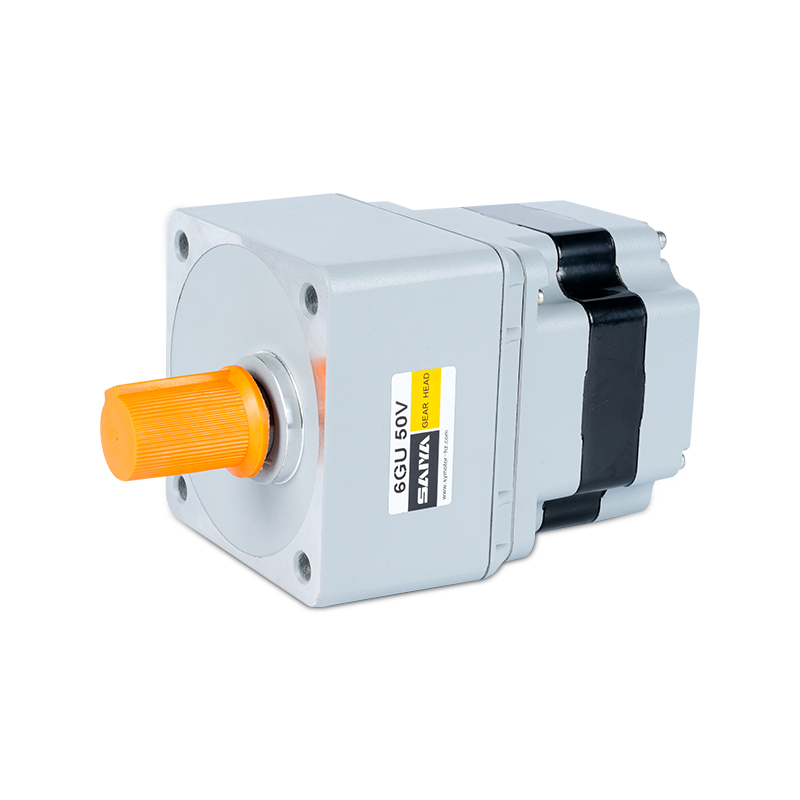

Yüksek voltajlı fırçasız dişli motorlar

220v-230v fırçasız dişli motoru

Voltaj Boyutu: 220-230V ， 60mmx60mm-104mmx104mm

Nominal Güç: 10-400W

Nominal Hız: 3000rpm

Değerlendirilmiş Akım: 0.3-7.1A

Tork: 0.036-1.5n.m

Önceki makale yok | SONRAKİ

+ Bize Ulaşın + Katalog İndir Ürün Videosu

BAŞVURU ALAN

Biz, AC dişli redüktör motorları, küçük redüktör motorları, servo-spesifik planet redüktörler, DC fırçasız ve fırçasız motorlar ve diğer ürünlerin üretimi ve satışına adanmış yüksek teknolojili bir kuruluşuz.

Lojistik sıralama
Otomatik Robotlar
lazer kesimi
Erişim Kontrol Kapısı
Fotovoltaik elektrik santrali
Tıbbi cihazlar
AGV

Ürün Açıklaması

220V-230VAC fırçasız dişli motoru, kesin ve güvenilir hareket kontrolü gerektiren çeşitli uygulamalar için tasarlanmış sağlam ve verimli bir çözümdür. Bu motor, 220V ila 230V voltaj aralığında çalışır, bu da onu standart güç kaynakları için uygun hale getirir. 60mm x 60mm ila 104mm x 104mm arasında değişen kompakt boyutları, uzay kısıtlı ortamlara kolay entegrasyon sağlar.

10W ve 400W arasında nominal güç çıkışı ile bu motor çok yönlü performans özellikleri sağlar. Hızlı ve tutarlı bir çalışma sağlayarak 3000 rpm nominal bir hız elde etmek için tasarlanmıştır. Motorun akım çekimi, çıkışına göre verimli güç tüketimini gösteren 0.3A ila 7.1A arasında değişir.

Bu fırçasız dişli motorunun tork çıkışı, çeşitli uygulamalarda farklı tork gereksinimlerine hitap eden 0.036n.m ila 1.5n.m arasında değişir. Bu tork aralığı, hem nazik hem de daha güçlü hareketlere ihtiyaç duyan görevler için idealdir.

220V-230VAC fırçasız dişli motoru, yüksek verimliliği, kompakt boyutu ve güvenilir performansı birleştirerek endüstriyel otomasyon, robotik ve diğer hassas güdümlü alanlar için mükemmel bir seçim haline getirir. Düşük güç tüketimini sürdürürken tutarlı tork ve hız sağlama yeteneği, optimum işlevsellik ve enerji verimliliği sağlar.

Yüksek voltajlı motor parametreleri

Model	Gerilim V	Sıklık Hz	Nominal Güç W	Değerlendirilmiş Akım A	Nominal Hız Rpm	Derecelendirilmiş tork N.M	Dereceli koruma Ivır zıvır
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5bld60-220gn	220-230	50/60	60	0.70	2500	0.23	44
S5bld60-220gn	100-120	50/60	60	1.40	2500	0.23	44
S5bld90-220gn	220-230	50/60	90	0.96	2500	0.34	44
S5bld90-220gn	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

Motor voltajı, güç ve hız, kabul edilebilir boyutun izin verdiği koşullar altında talebine göre özelleştirilecektir. .

Tip

Yüksek voltajlı motor

Tip	Model
Tip	Pinyon mili	Yuvarlak şaft
Kurşun tel tipi	S2bld10-220gn	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2bld25-220gn	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220Gu	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

Paralel şaft dişli başı (ayrı satılır)

Dişli başı tipi	Gearhead Modeli	Dişli oranı

Uzun Yaşam ● Düşük gürültü	2gn □ K 4gn □ K 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、5060、75、90 、 100、120、150、180、200



	2gn10xk/4gn10xk/5gu10xk/6gu10xk (ondalık vites başlığı)

Model adına kutuya dişli oranını girin.

Dişli Motor Torque Masası

Gearhead ve orta dişli ayrı satılabilir.

Model adına box () içine dişli oranını girin.

Renkli arka plan □ Motorun aynı dönen yönünü gösterirken, başkalarının dönen yönü zıttır.

Hız, motorun senkron hızının dişli oranına bölünmesiyle hesaplanır. Gerçek hız, yükün boyutuna bağlı olarak görüntülenen değerden% 2 ~% 20 daha azdır.

Hızı tablodaki dişli oranının ötesindeki hızı azaltmak için, dişli başı ve motor arasına ondalık bir dişli başı (dişli oranı: 10) takın. Bu durumda, izin verilen tork 3n · m.

60 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ödenek torku	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ödenek torku	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ödenek torku	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Ödenek torku	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 Seri Boyutlar (MM birim)

Montaj vidaları dişli kafasına dahildir.

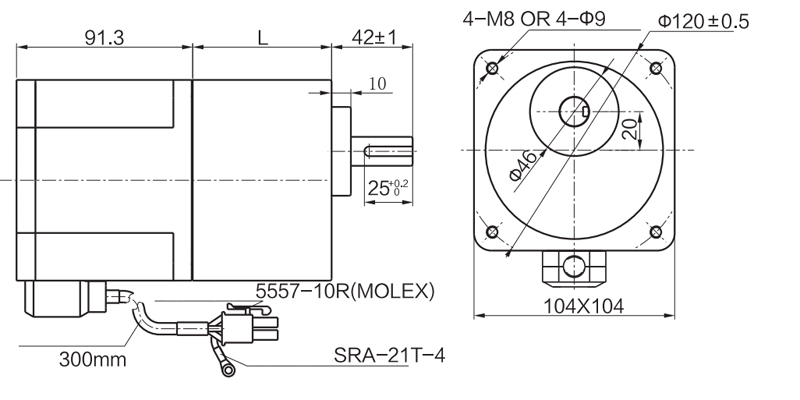

Kurşun Kablo Türü

Ağırlık: Motor: 0.5kg / dişli başı: 0.48kg

Motorlu model

Gearhead Modeli

Dişli oranı

Boyut

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

model adına kutuya (□) dişli oranını girin

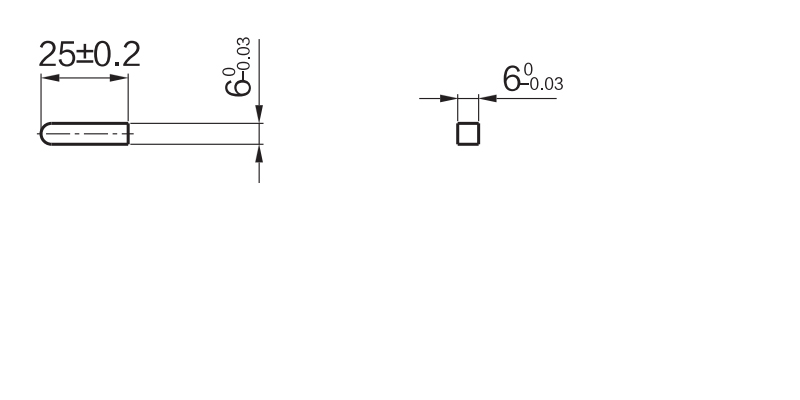

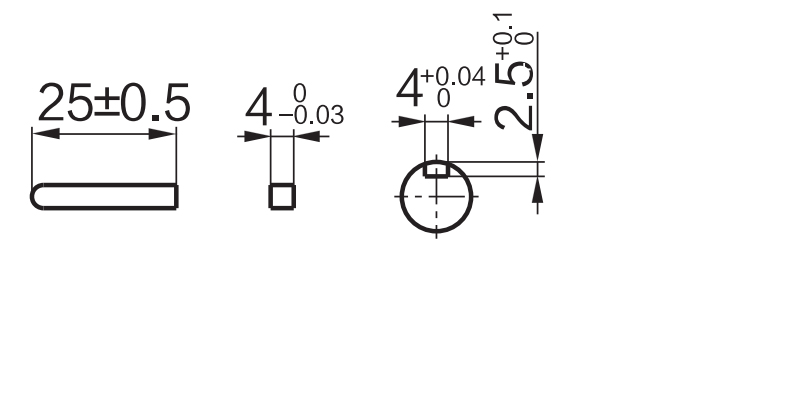

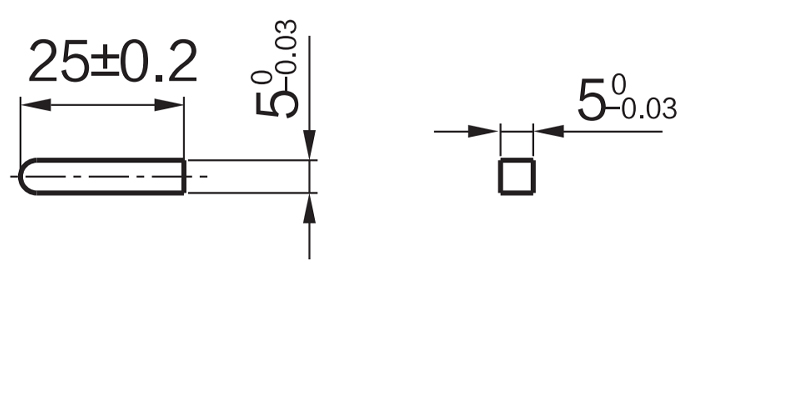

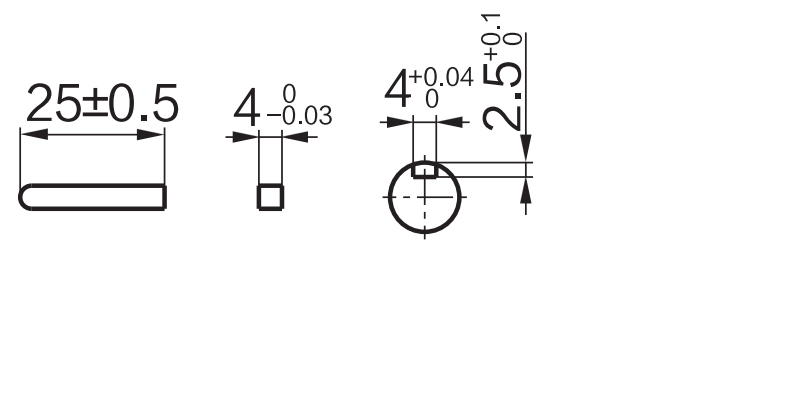

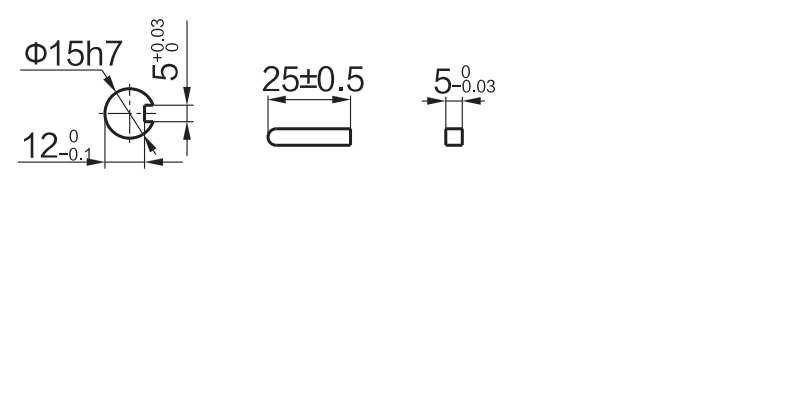

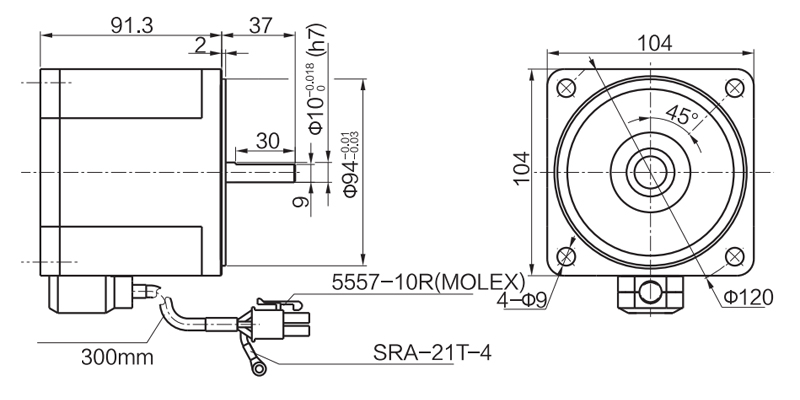

Yuvarlak şaft tipi şaft bölümü

Ağırlık ve şaft bölümü hariç motor şekli, pinyon şaft tipi ile aynıdır.

Ondalık vites başlığı

Gn pinyon şaft tipine bağlanabilir. 2gn10xk / ağırlık: 0.2kg

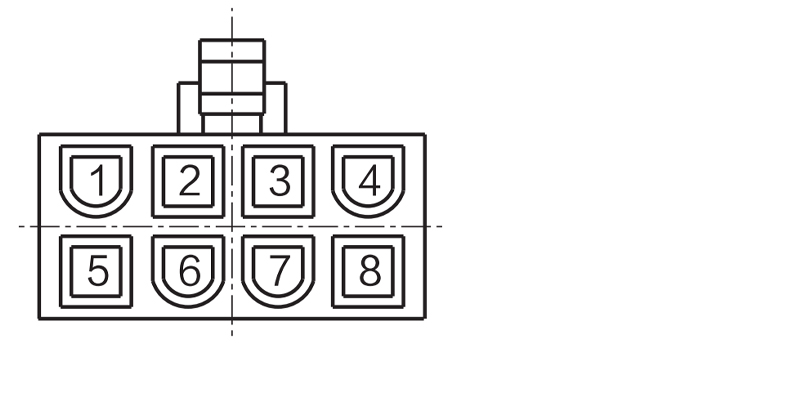

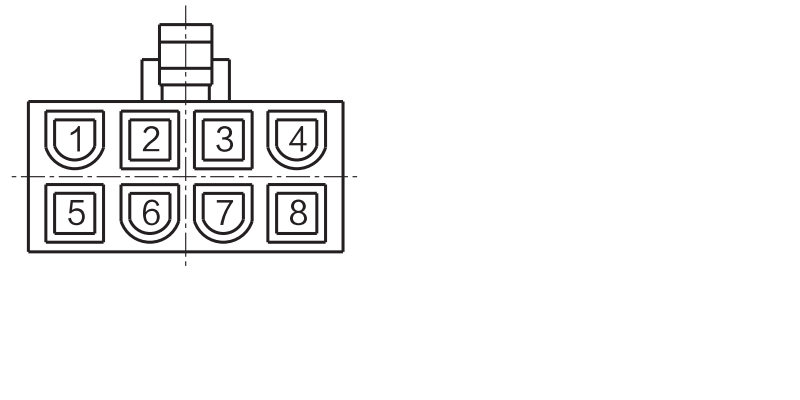

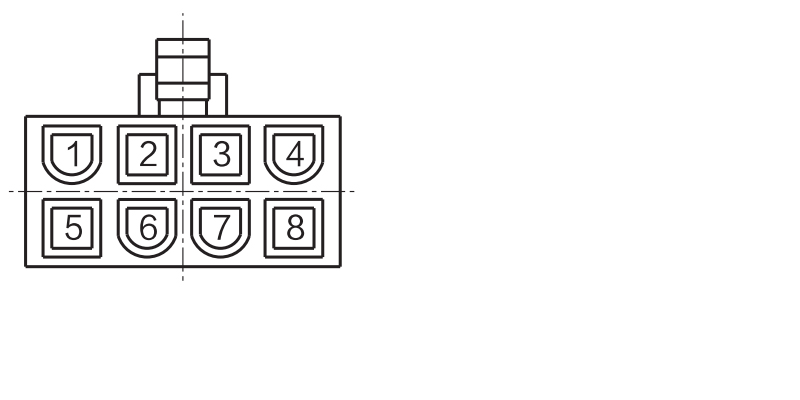

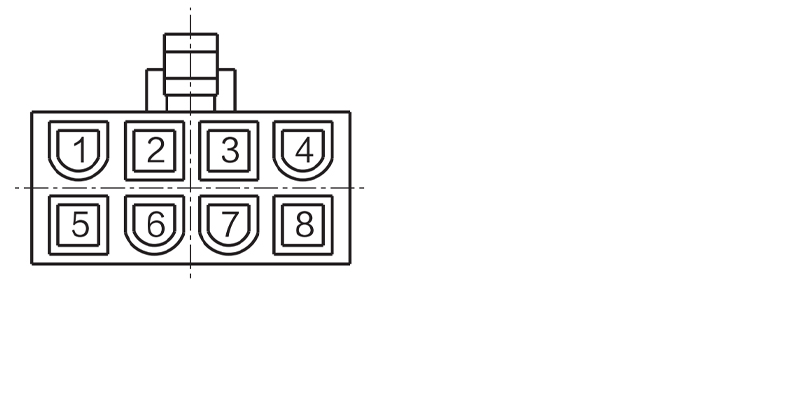

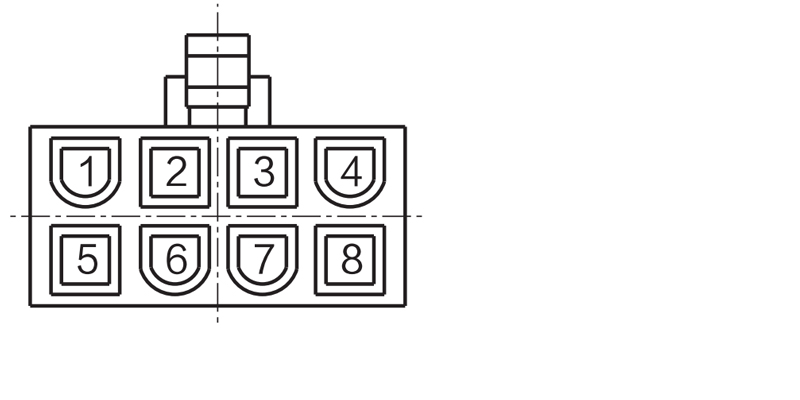

Wrie fiş deliği karşılık gelen sinyal açıklaması

Fiş deliği	1	2	3	4
Sinyal	U	W	Hz	Hu
Fiş deliği	5	6	7	8
Sinyal	V	Gnd	HW	VCC

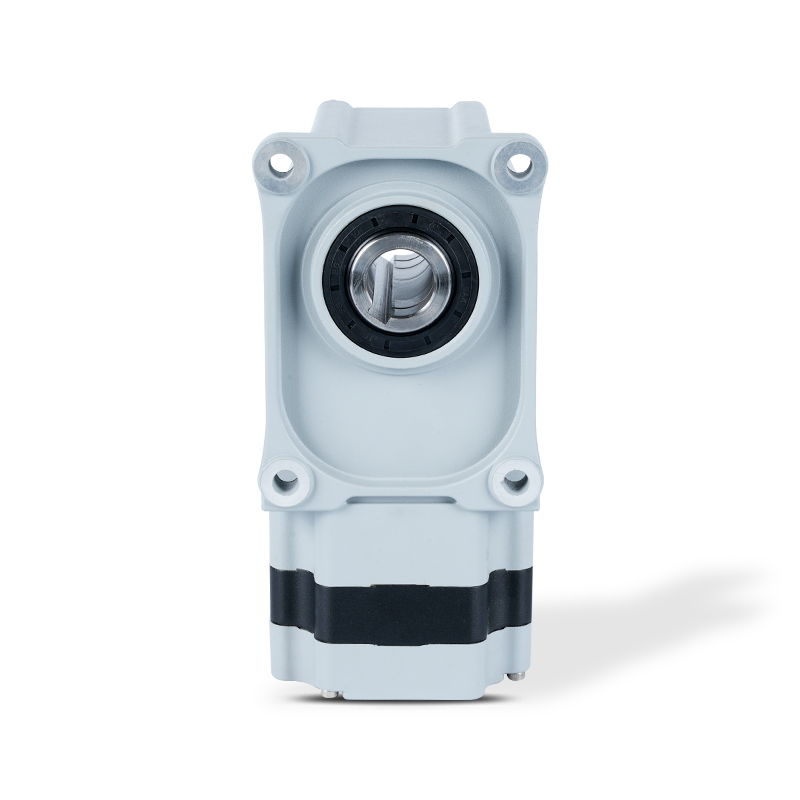

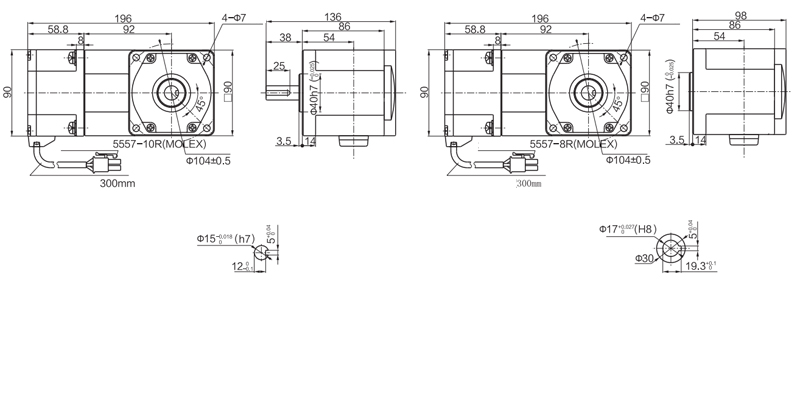

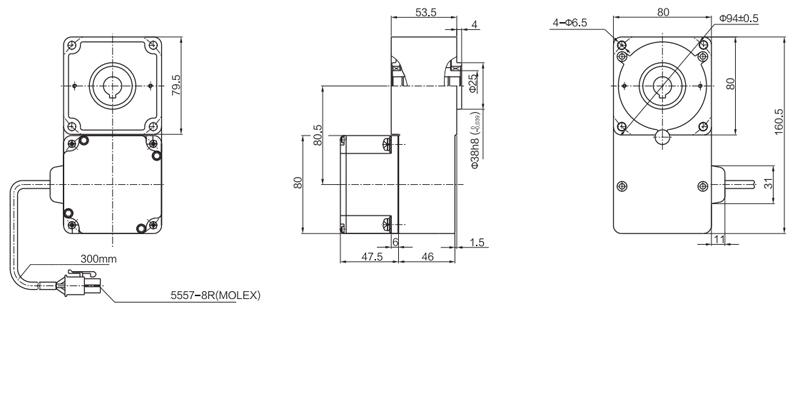

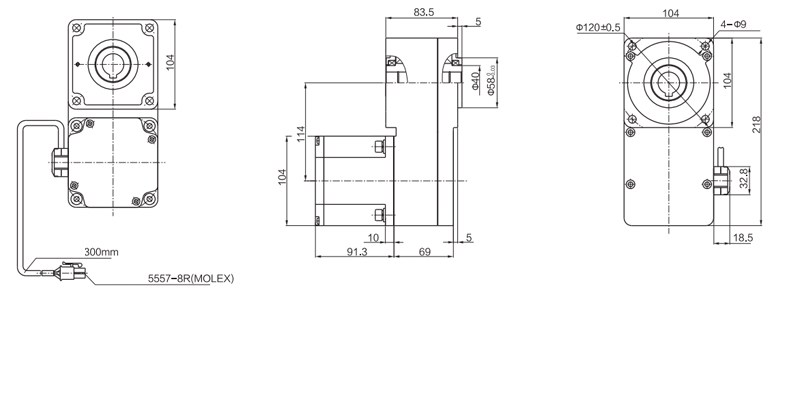

60 Basınç L tipi redüktör
