Düşük voltajlı fırçasız dişli motorlar

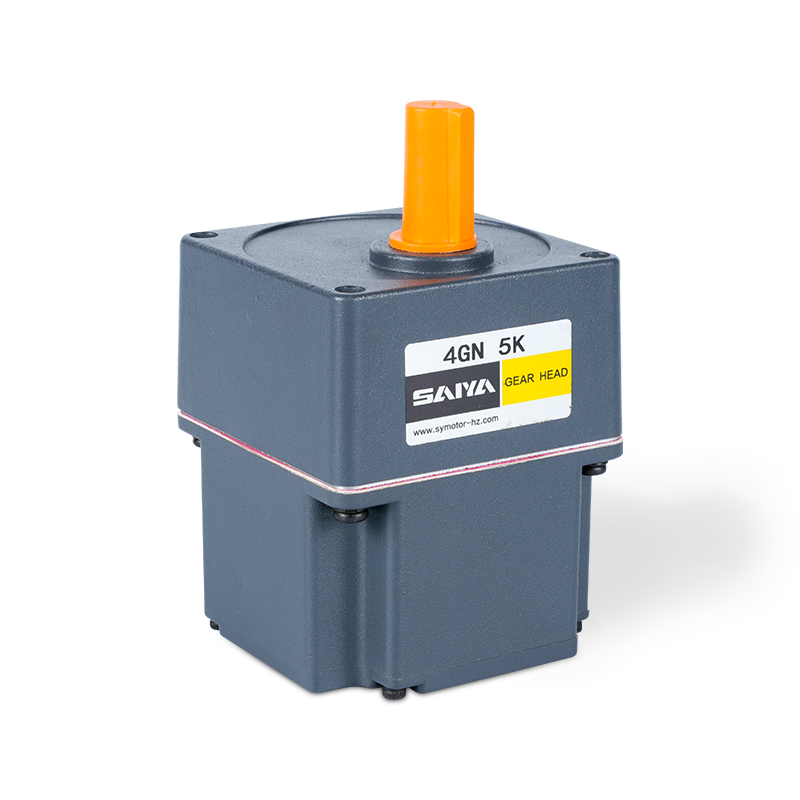

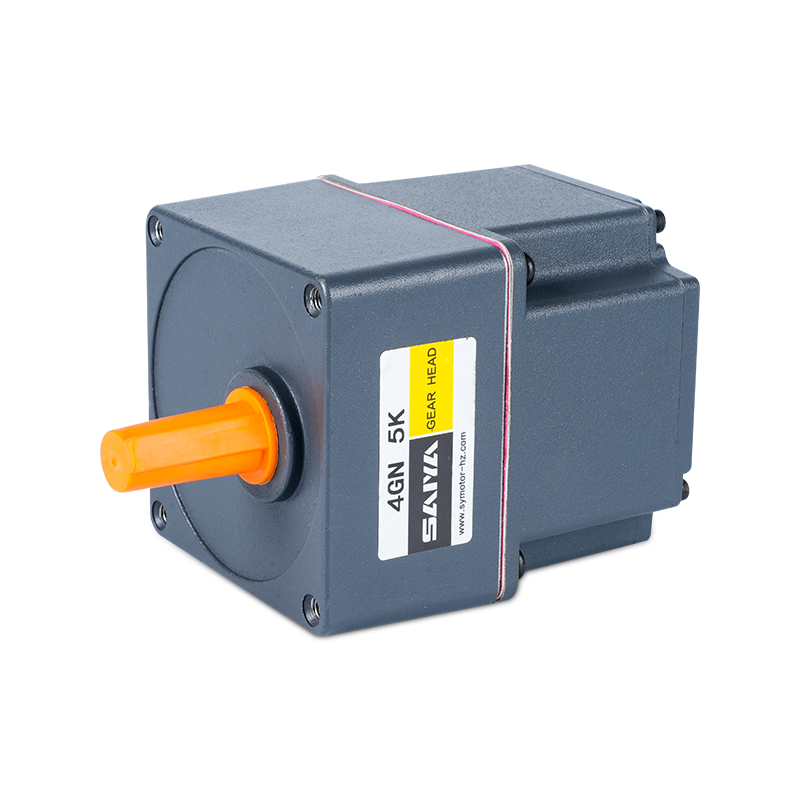

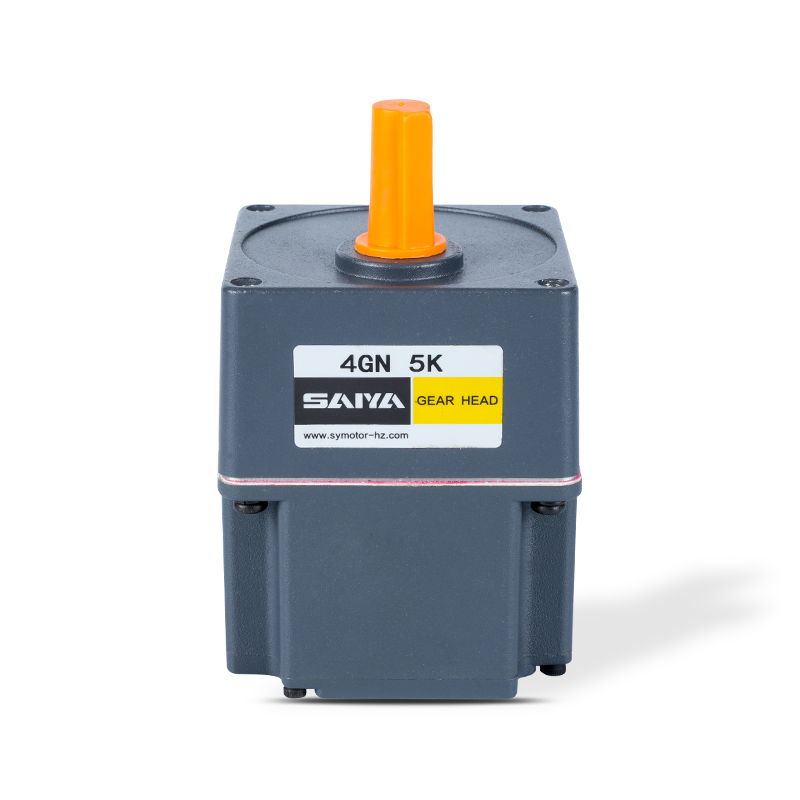

48V fırçasız dişli motoru

Voltaj Boyutu: 48V ， 60mmx60mm-104mmx104mm

Nominal Güç: 25-400W

Nominal Hız: 3000rpm

Değerlendirilmiş Akım: 1.0-10.5A

Tork: 0.2-1.27n.m

Önceki makale yok | SONRAKİ

+ Bize Ulaşın + Katalog İndir Ürün Videosu

BAŞVURU ALAN

Biz, AC dişli redüktör motorları, küçük redüktör motorları, servo-spesifik planet redüktörler, DC fırçasız ve fırçasız motorlar ve diğer ürünlerin üretimi ve satışına adanmış yüksek teknolojili bir kuruluşuz.

Lojistik sıralama
Otomatik Robotlar
lazer kesimi
Erişim Kontrol Kapısı
Fotovoltaik elektrik santrali
Tıbbi cihazlar
AGV

Ürün Açıklaması

48V fırçasız dişli motoru, çeşitli uygulama için tasarlanmış çok yönlü ve verimli bir motordur. 60mm x 60mm ila 104mm x 104mm arasında değişen boyutlarla, bu motor çeşitli ekipman boyutlarına sığabilir. 25W ila 400W arasında derecelendirilmiş bir güç çıkışına sahiptir, bu da hem ışık hem de ağır hizmet görevleri için uygun hale getirir. Motor, pürüzsüz ve güvenilir performans sağlayarak 3000 rpm'lik tutarlı bir hızda çalışır. Verimliliğini ve enerji tasarrufu yeteneklerini gösteren 1.0 ila 10.5a'lık bir nominal akıma sahiptir.

Bu motorun temel spesifikasyonlarından biri, mekanik sistemleri sürmek için yeterli kuvvet sağlayan 0.2-1.27 n.m olarak derecelendirilmiştir. Fırçasız tasarım dayanıklılığı artırır ve zamanla yıpranan fırçalar olmadığından bakım ihtiyaçlarını azaltır. Bu aynı zamanda fırçalanmış motorlara kıyasla daha sessiz çalışmaya ve daha yüksek verimliliğe katkıda bulunur.

24V fırçasız dişli motoru, otomasyon sistemlerinde, robotlarda, elektrikli araçlarda ve kesin kontrol ve uzun süreli güvenilirliğin gerekli olduğu diğer endüstriyel uygulamalarda kullanım için idealdir. Kompakt boyutu, sağlam performans özellikleri ile birleştiğinde, yüksek kaliteli motor çözümleri arayan mühendisler ve tasarımcılar için tercih edilen bir seçim haline getiriyor. .

Düşük voltajlı motor parametreleri

Model	Gerilim V	Yüksüz akım A	Yüksüz hızı Rpm	Nominal Güç W	Değerlendirilmiş Akım A	Nominal Hız Rpm	Derecelendirilmiş tork N.M	Dereceli koruma Ivır zıvır
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

Tip

Düşük voltajlı motor

Tip	Model
	Pinyon mili	Yuvarlak şaft
Kurşun tel tipi	S2bld25-48gn	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

Paralel şaft dişli başı (ayrı satılır)

Dişli başı tipi	Gearhead Modeli	Dişli oranı

Uzun Yaşam ● Düşük gürültü	2gn □ K 4gn □ K 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、5060、75、90 、 100、120、150、180、200



	2gn10xk/4gn10xk/5gu10xk/6gu10xk (ondalık vites başlığı)

Model adına kutuya dişli oranını girin.

Dişli Motor Torque Masası

Gearhead ve orta dişli ayrı satılabilir.

Model adına box () içine dişli oranını girin.

Renkli arka plan □ Motorun aynı dönen yönünü gösterirken, başkalarının dönen yönü zıttır.

Hız, motorun senkron hızının dişli oranına bölünmesiyle hesaplanır. Gerçek hız, yükün boyutuna bağlı olarak görüntülenen değerden% 2 ~% 20 daha azdır.

Hızı tablodaki dişli oranının ötesindeki hızı azaltmak için, dişli başı ve motor arasına ondalık bir dişli başı (dişli oranı: 10) takın. Bu durumda, izin verilen tork 3n · m.

60 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ödenek torku	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ödenek torku	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Ödenek torku	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Seri Ödenek Tork Birimi: Yukarı (N.M)/ Belowside (KGF.CM)

Dişli oranı	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Çıkış Mil Hızı	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Ödenek torku	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

60 Seri Boyutlar (MM birim)

Montaj vidaları dişli kafasına dahildir.

Kurşun Kablo Türü

Ağırlık: Motor: 0.5kg / dişli başı: 0.48kg

Motorlu model

Gearhead Modeli

Dişli oranı

Boyut

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

model adına kutuya (□) dişli oranını girin

Yuvarlak şaft tipi şaft bölümü

Ağırlık ve şaft bölümü hariç motor şekli, pinyon şaft tipi ile aynıdır.

Ondalık vites başlığı

Gn pinyon şaft tipine bağlanabilir. 2gn10xk / ağırlık: 0.2kg

Wrie fiş deliği karşılık gelen sinyal açıklaması

Fiş deliği	1	2	3	4
Sinyal	U	W	Hz	Hu
Fiş deliği	5	6	7	8
Sinyal	V	Gnd	HW	VCC

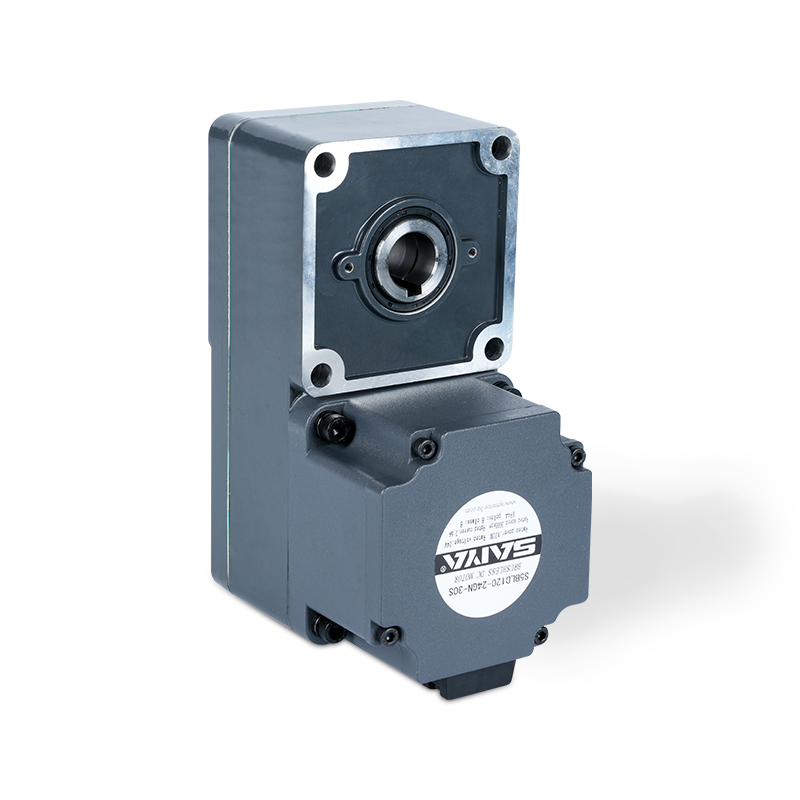

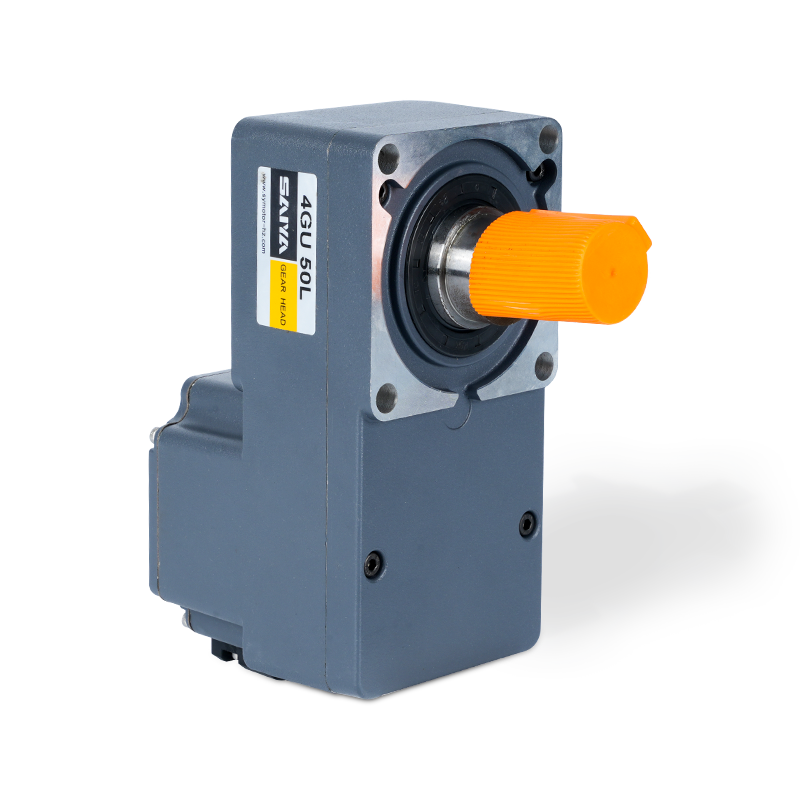

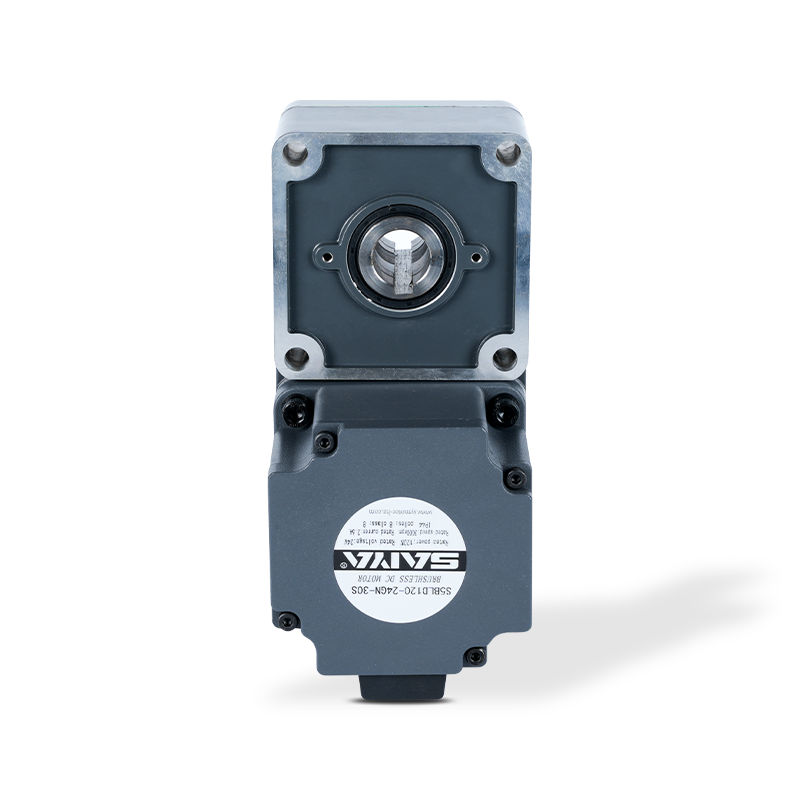

60 Basınç L tipi redüktör
